Hvad er en trykreduktionsventil, og hvordan virker den?
En trykreduktionsventil (PRV) udfører ét arbejde: den kræver et variabelt, ofte højt indløbstryk og leverer et konstant, lavere udløbstryk, uanset hvad der sker opstrøms. Når udgangstrykket går væk fra den indstillede værdi, har du sjældent brug for en ny ventil. I de fleste tilfælde nulstiller du den blot. Justeringsskruen på toppen ændrer fjederforspændingen, og den enkelte mekaniske ændring styrer det tryk, ventilen holder.
At forstå, hvad der sker indeni, gør justeringen sikrere og mere præcis. Opstrømstryk er trykket, der kommer ind i ventilen. Nedstrømstryk er det tryk, der forlader det, hvilket er, hvad dit VVS, værktøj eller produktionsudstyr faktisk oplever. Inde i ventilhuset trykker justeringsskruen på en fjeder. Fjederen skubber en membran- og spindelsamling, og spindlen regulerer, hvor langt ventilsædet åbner. Når nedstrømstrykket matcher fjederforspændingen, holder ventilen sin position. Når nedstrømstrykket falder, skubber fjederen spindlen åben for at tillade mere flow. Når nedstrømstrykket stiger, skubber væsken tilbage, og ventilen lukker lidt.
Det er derfor, rotationsretningen har betydning. Drejning af justeringsskruen med uret komprimerer fjederen yderligere og hæver udgangstrykket. Drejning mod uret afspænder fjederen og sænker udgangstrykket. Hele proceduren er bygget på den simple regel.
Værktøjer du skal bruge, før du starter
Saml det rigtige værktøj, før du rører ved ventilen. Ved at bruge en rørnøgle på huset eller springe en trykmåler over kan en fem minutters justering blive til en utæt reparation.
| Værktøj | Formål |
|---|---|
| Justerbar skruenøgle eller halvmånenøgle | Løsning og tilspænding af låsemøtrikken uden at skrabe husets overflade. |
| Fladhoved eller stjerneskruetrækker | Drejning af justeringsskruen på ventiler, der bruger en skruetrækkerslids i stedet for et sekskantet hoved. |
| Trykmåler | Måling af nedstrøms tryk før, under og efter justering. Nødvendig for nøjagtige resultater. |
| Spand og tør klud | Opfangning af små utætheder fra testporten og rengøring af arbejdsområdet. |
| Arbejdshandsker | Beskyttelse mod varme overflader, skarpe kanter og systemvæske. |
| Industrielt ekstraudstyr: mediespecifik måler, gevindtætningsbånd | Kontrol af indstillet tryk i luft-, hydraulik- eller dampsystemer og genlukning af tilslutningsgevind. |
Til industrielle systemer skal du bruge en måler, der matcher mediet. En vandtryksmåler vil ikke give pålidelige aflæsninger på en trykluftledning, og det samme gælder hydraulikolie og damp.
Trin-for-trin: Sådan justeres en trykreduktionsventil
Standardproceduren har fem trin. Hvert trin inkluderer, hvad man skal gøre, og hvorfor det er vigtigt.
Trin 1: Find PRV
I et boligsystem installeres PRV'en normalt lige efter hovedafspærringsventilen, tæt på vandmåleren eller hvor serviceledningen kommer ind i huset. Se efter et klokkeformet eller kuppelformet metalhus med en justeringsskrue og låsemøtrik på toppen. En pil i strømningsretningen støbes normalt ind i huset. I industrielle systemer er PRV typisk en del af en FRL-enhed på en trykluftledning, ved udgangen af en hydraulisk kraftenhed eller ved indgangen til en dampfordelingsledning.
Trin 2: Mål det aktuelle tryk
Fastgør en trykmåler til den nærmeste slangebøjle, testport eller afløbsventil. Sørg for, at der ikke bruges vand eller luft i øjeblikket. Registrer det statiske tryk, før du ændrer noget. Hvis aflæsningen allerede er inden for det acceptable område, behøver ventilen muligvis slet ikke justeres. For industrilinjer skal du bekræfte, at manometerområdet dækker mindst 1,5 gange det forventede indstillede tryk for at undgå overtryk af manometeret.
Trin 3: Løsn låsemøtrikken og drej justeringsskruen
Brug den justerbare skruenøgle til at løsne låsemøtrikken. Du behøver ikke at fjerne den, kun bryde den fri, så justeringsskruen kan dreje. Drej derefter skruen i små trin. Med uret øger udgangstrykket; mod uret formindsker den. En kvart omgang, omkring 90 grader, er et sikkert startinterval for de fleste ventiler mellem 20 og 120 psi.
Drej ikke skruen i ét stort slag. En pludselig ændring i fjederforspænding tvinger membranen til at rebalancere hurtigt, hvilket kan forårsage trykoverskridelse, vandslag eller skade på sædet. Langsomt og småt er altid bedre. Følelsen af skruen fortæller dig også noget om ventilen. Ren, jævn rotation indikerer et velbearbejdet hus; en grynet eller bindende tråd peger ofte på en krop af lav kvalitet. A præcisionsbearbejdet PRV krop med en fin trådfinish giver forudsigelig, gentagelig feedback hver kvart omgang.
Trin 4: Kontroller trykket igen og finjuster
Efter hver justering skal du vente 15 til 30 sekunder på, at systemet stabiliserer sig, og derefter genlæse måleren. Gentag kvart-drejningsmetoden, indtil nedstrømstrykket når dit mål. For boligvandsystemer er 40 til 60 psi det almindelige arbejdsområde, og sætpunktet bør ikke overstige 70 til 75 psi. For industrielle systemer skal du følge designtrykket for downstream-udstyret, ikke et generisk tal.
Trin 5: Spænd låsemøtrikken og bekræft igen
Hold justeringsskruen på plads med en skruenøgle, og spænd låsemøtrikken med en anden skruenøgle. Dette forhindrer skruen i at rotere, når du låser den. Når låsemøtrikken sidder godt fast, skal du tage en sidste trykaflæsning, ideelt set med et flow, der kører, for at bekræfte, at sætpunktet holder. Kontroller omkring ventilhuset, testporten og forbindelserne for eventuel lækage.
Sådan justeres uden en trykmåler
Hvis ingen måler er tilgængelig, kan du stadig foretage en grov justering, men behandle den som midlertidig. Drej skruen en kvart omgang med uret, og kør en hane, eller åbn en nedstrømsventil. Hvis flowet bliver mærkbart hårdere eller sprøjtemønstre bliver mere aggressive, steg trykket. Drej mod uret, og flowet blødgøres. På trykluftsystemer skal du holde øje med en cylinders aktiveringshastighed eller påfyldningstiden for en modtager. Hurtigere aktivering betyder højere tryk.
Denne metode fortæller dig kun retningen af ændringen, ikke den faktiske værdi. Installer en måler så hurtigt som muligt, og kalibrer sætpunktet korrekt.
Sådan fortæller du, om din PRV har brug for justering (almindelige tegn)
Flere tegn peger på et trykproblem, før du nogensinde rører en skruenøgle.
- Vandhammer eller bankende rør, efter at en hane lukker, hvilket normalt betyder, at nedstrømstrykket er indstillet for højt, og kontraventilerne eller vandhanerne smækker.
- Vand, der sprøjter aggressivt fra vandhaner, eller et brusebad, der føles for kraftigt.
- En vandvarmer temperatur- og trykaflastningsventil, der udleder vand med jævne mellemrum, en advarsel om, at forsyningstrykket overstiger det sikre område.
- Tilbagevendende utætheder ved vaskemaskineslanger, vandhanetætninger eller apparatets indløbsforbindelser.
- Svagt sprøjt fra et brusebad, lange påfyldningstider for tanke eller apparater, der yder dårligt, hvilket tyder på, at trykket er indstillet for lavt.
- Langsom cylinderaktivering eller lav kraft fra aktuatorer i trykluft og hydrauliske systemer.
Hvis en ventil fungerede korrekt i årevis og derefter drev, skal du have mistanke om fjedertræthed, et snavset sæde eller et skift i indløbsforsyningstrykket. Justering er det første middel, men det er ikke altid den endelige løsning.
Fejlfinding: Hvad hvis trykket ikke ændres?
Du løsnede låsemøtrikken, drejede skruen, og måleren bevægede sig ikke. Før du antager, at ventilen er i stykker, skal du kontrollere disse årsager i rækkefølge.
- Låsemøtrikken er ikke løsnet helt. Møtrikken kan stadig klemme skruegevindene og forhindre rotation. Løsn den, indtil den drejer frit.
- Justeringsskrue for enden af dens vandring. Skruen har et begrænset område. Hvis det allerede er helt ind eller helt ude, gør det ikke noget at dreje det mere. Slap af og revurder systemdesignet.
- Membranskade eller fjedertræthed. En revet membran vil ikke overføre fjederkraft til ventilstammen, og en arbejdshærdet fjeder vil ikke holde forspændingen. Begge kræver ventiludskiftning, ikke justering.
- Tilstoppet indre eller snavs på sædet. Snavs forhindrer sædet i at tætne og membranen i at føle trykket korrekt. Skyl ledningen, og rengør eller udskift ventilen om nødvendigt.
Gentagne interne svigt er ofte et tegn på marginal boligkvalitet. Hvis boringsfladen korroderer, eller kroppen deformeres under belastning, binder spindlen, og sætpunktet driver, uanset hvor omhyggeligt du justerer det. For industrisystemer med høj cykling, en højstyrke aluminiumslegering PRV krop modstår deformation og holder fjederen og spindlen på linje over flere års brug.
Trykreducerende ventilmaterialer: Betyder huset noget?
Huset er ikke bare en skal. Den holder fjederen, membranen og sædet i præcis justering, og det er overfladen, du griber, tråder og læser trykket igennem. Husets kvalitet påvirker direkte, hvor godt ventilen reagerer på justering. For en komplet oversigt over tilgængelige muligheder, se vores trykreduktionsventilhuse overblik.
Messing har været det traditionelle materiale til bolig-PRV'er, og det er fortsat et godt valg under mange forhold. Trykstøbte aluminiumshuse, fremstillet ved præcisionsstøbning, tilbyder en anderledes balance af egenskaber, der passer til moderne, lette og termisk krævende systemer.
| Kriterium | Hus af messing | Trykstøbt aluminiumshus |
|---|---|---|
| Vægt | Tyngre | Lettere, lettere at håndtere og installere i trange rum |
| Korrosionsbestandighed | God i ferskvand; skal omhyggeligt matches til aggressive medier | Fremragende, når den er færdig med en korrosionsbestandig belægning til fugtige eller kemisk udsatte steder |
| Termisk ledningsevne | Moderat | Højere, hvilket hjælper med at sprede varmen i varme driftsmiljøer |
| Bearbejdningspræcision | Godt, men trådkvaliteten kan variere med støbemetoden | Ensartede dimensioner, glatte gevindoverflader og fine finish fra præcisionsstøbning |
| Typiske anvendelser | Højtryksdamp, kemisk service, traditionel VVS | Vand til boliger, trykluft, hydrauliske kredsløb, integrerede og lette designs |
Til fugtige eller kemisk udsatte miljøer, a korrosionsbestandigt trykreducerende ventilhus forlænger levetiden og holder justeringsmekanismen pålidelig i årtier. I ethvert hus skal du se efter en jævn overflade uden porøsitet, rene tråde og ensartet vægtykkelse. Disse indikatorer styres af selve støbeprocessen. Producenter, der anvender certificerede kvalitetssystemer, såsom ISO 9001:2015 og IATF 16949:2016, er mere tilbøjelige til at levere den konsistens.
Sikkerhedstips til PRV-justering
Justering er en opgave med lav risiko, men kun når systemet er forberedt korrekt.
- Bekræft, at ledningen har normalt driftstryk før måling, men vær klar til at isolere eller udlufte den, hvis du skal åbne en testport.
- På varmtvandssystemer skal du forvente høje temperaturer. Bær handsker og led al udledning væk fra din krop.
- For trykluft og hydrauliske systemer skal nedstrømssiden isoleres eller udluftes til et sikkert niveau, før fittings åbnes.
- Overskrid aldrig det nominelle tryk, der er trykt på ventilens typeskilt. Justeringsområdet stopper af en grund ved designgrænsen.
- Stå ikke foran en aflastningsport eller udløbsåbning under justering. En fastlåst ventil kan pludselig udluftes.
- Undgå rørnøgler på huset. Deres tænder beskadiger beskyttende belægninger og efterlader stresspunkter, der forkorter levetiden.
Hvis ventilen ikke vil justere inden for dets normale område, eller trykket stadig driver efter en korrekt opsætning, kan huset eller interne komponenter være ved slutningen af deres levetid. Det er mere sikkert at udskifte ventilen end at tvinge en skrue over.
Hvilken korrekt justeringsadfærd fortæller dig om, hvordan en PRV er bygget
En ventil, der reagerer rent på en kvart omgang, holder sit sætpunkt under flow og ikke kryber tilbage i løbet af de følgende dage, er ikke et uheld. Det er resultatet af dimensionskontrol, der starter længe før, ventilen nogensinde når et arbejdssted. Ethvert mekanisk led i kæden - gevindstigningen på justeringsskruen, fladheden af membransædet, koncentriciteten af boringen, der styrer spindlen - skal holde sig inden for et snævert tolerancebånd, for at fjeder-og-membran-forholdet beskrevet tidligere i denne guide kan opføre sig, som det skal.
Dette er den del af processen, som en tekniker i marken aldrig ser direkte, men mærker gennem skruenøglen. En kropsstøbning med porøsitet eller bearbejdet med en inkonsekvent boring vil stadig bestå en grundlæggende tryktest på dag ét, og derefter drive, stikke eller lækage inden for måneder, når termisk cykling og gentagen justering blotlægger de svage punkter. Vores produktionsgulv behandler den justeringsadfærd, der er beskrevet i trinene ovenfor, som et designmål, ikke bare en feltprocedure - hvert hus er konstrueret således, at en kvart omgang producerer den samme, forudsigelige trykændring, uanset om det er den første justering efter installationen eller den halvtredsindstyvende justering flere år senere.
Messinglegering og aluminiumsbarre kontrolleres mod sammensætning og hårdhedsspecifikationer før støbning, da inkonsekvente råmaterialer er den mest almindelige årsag til et hus, der bearbejder ujævnt.
Aluminiumshuse er dannet under kontrolleret skudtryk og matricetemperatur for at minimere porøsiteten, hvilket giver boringen og monteringsfladerne en ensartet startoverflade, før enhver bearbejdning begynder.
Ventilsædets boring, membransædet og justeringsskruegevindet er færdiggjort på CNC-udstyr til snæver tolerance, hvilket er det, der giver skruen dens glatte, snavsfri fornemmelse beskrevet i trin 3 ovenfor.
Fjeder, membran og spindel samles under kontrolleret drejningsmoment, hvorefter hver enhed bliver tryktestet i hele sit justeringsområde, før den pakkes til forsendelse.
Ydelsesreference på tværs af vores PRV Housing-produktlinjer
Forskellige job kræver en forskellig balance mellem vægt, korrosionsbestandighed og trykområde. Tabellen nedenfor viser de boligfamilier, der oftest er specificeret sammen med vejledningen ovenfor, så en VVS-entreprenør, tavlebygger eller OEM-køber kan matche en bolig til det system, den rent faktisk vil se i drift.
| Produktlinje | Typisk trykområde | Best-Fit Media | Bemærkelsesværdig fordel |
|---|---|---|---|

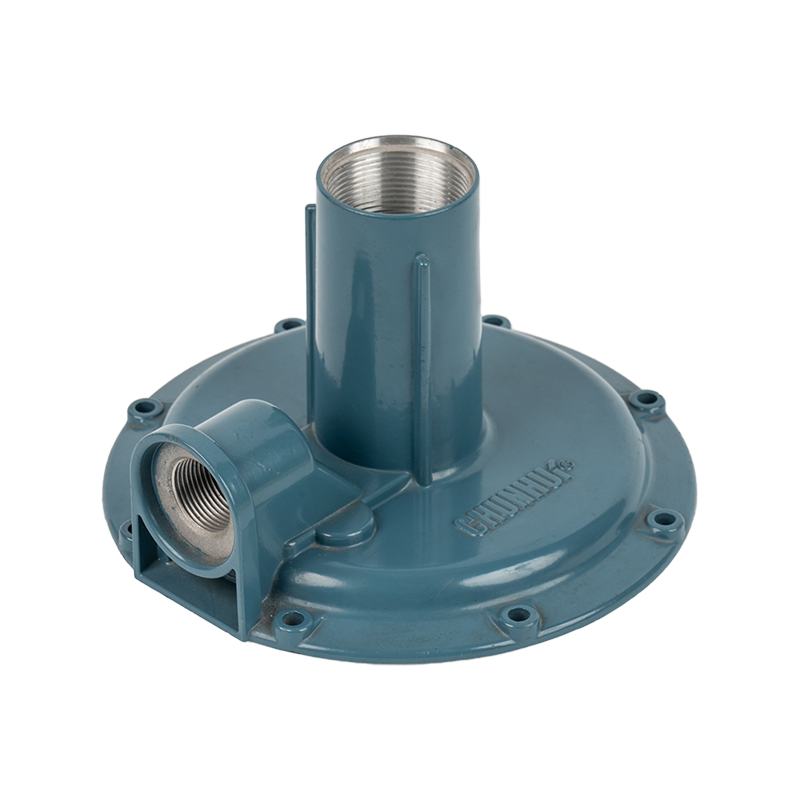

| Præcisionsbearbejdet PRV krop | 20 – 120 psi | Drikkevand, almindelig VVS | Glat, gentagelig kvart-drejningsjustering |

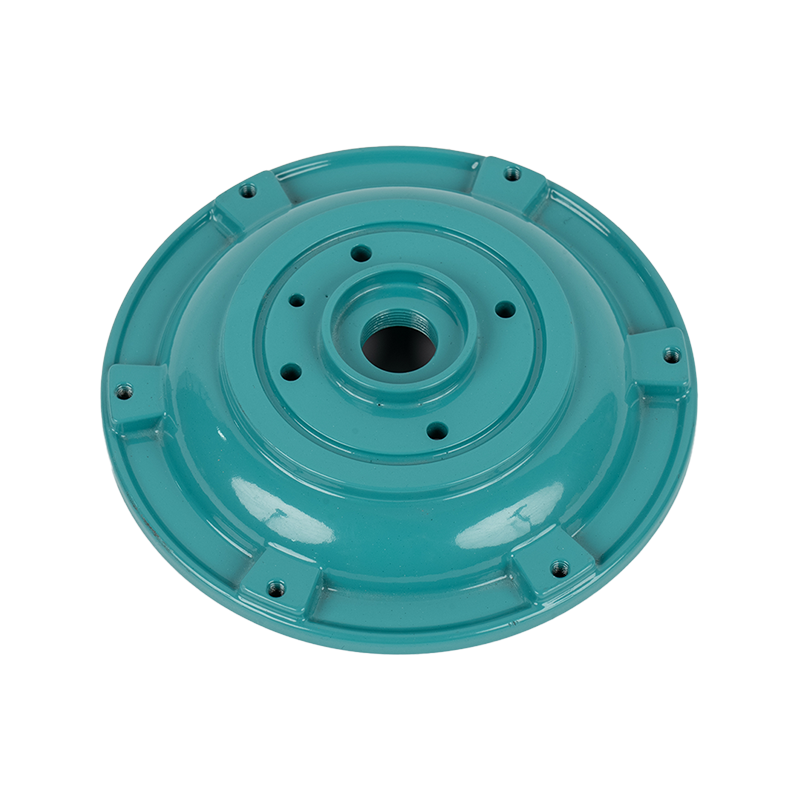

| Højstyrke aluminiumslegering PRV krop | Op til 250 psi, højcyklusdrift | Trykluft, hydrauliske kredsløb | Modstår deformation under gentagne trykudsving |
| Korrosionsbestandigt PRV-hus | 20 – 150 psi | Fugtige, marine eller kemisk udsatte linjer | Coating bevarer trådens nøjagtighed over mange års eksponering |
| Standard messinghus | 20-100 psi | Traditionelt bolig- og let erhvervs VVS | Lang felthistorie, kendt for de fleste teknikere |
Bemærk, at trykområdet alene ikke bestemmer det rigtige hus. En trykluftledning, der kører godt inden for 120 psi, kan stadig slide et hus af messing i boligkvalitet hurtigere end et aluminiumslegeringshus, der er vurderet til langt højere tryk, simpelthen på grund af antallet af cyklusser. En ventil, der åbner og lukker snesevis af gange i minuttet i et automatiseret pneumatisk kredsløb, oplever en helt anden form for træthed end en husholdningsvandledning, der justerer én gang og derefter sidder næsten statisk i flere måneder.
Hvor disse ventiler er installeret i marken
Kommunal og bolig vandforsyning
Her prioriteres et stabilt sætpunkt, som en boligejer eller bygningsvedligeholdelsesteam sjældent behøver at gense. Kommunalt forsyningstryk kan svinge betydeligt mellem nat- og dagbehov, og en velbygget PRV absorberer det sving uden at overføre hammer eller overspændinger ind i armaturer. Den fem-trins justeringsprocedure, der er beskrevet tidligere i denne vejledning, er primært skrevet med denne applikation i tankerne, da det er den indstilling, de fleste teknikere udfører i marken.
Trykluft og pneumatisk automatisering
I en FRL-enhed foran en cylinder eller et pneumatisk værktøj cykler PRV'en konstant, og huset oplever langt mere termisk og mekanisk belastning end en vandledning nogensinde gør. Et aluminiumslegeringshus med stærk træthedsmodstand holder regulatorens respons konsekvent, hvilket har direkte betydning for cyklustiden og repeterbarheden på en automatiseret linje.
Hydrauliske kraftenheder
Hydrauliske kredsløb kombinerer højt tryk med olie, der kan være mere aggressive over for tætninger og belægninger end vand eller luft. Husboringsfinish bliver særligt vigtig her, da enhver overfladeuregelmæssighed fremskynder tætningsslid og til sidst fører til den interne lækage beskrevet i fejlfindingsafsnittet ovenfor.
Damp og procesopvarmning
Steam-service tilføjer et termisk cykluselement oven på den mekaniske belastning, som hver anden applikation deler. Messing forbliver et almindeligt valg her, netop på grund af dets lange felthistorie ved forhøjet temperatur, selvom de samme dimensionskontrolprincipper, der er beskrevet i denne vejlednings fremstillingssektioner, stadig afgør, om en given messingkrop holder sit sætpunkt pålideligt over år med termisk cykling.
Kvalitetskontrol fra støbning til endelig test
Da den feltjusteringsadfærd, der er beskrevet tidligere i denne vejledning, udelukkende afhænger af intern geometri, som installatøren ikke kan se, udføres test på flere punkter, længe før et hus når et arbejdssted.
Boringsdiameter, gevindstigning og membransædets planhed måles i forhold til træktolerance på prøvebasis fra hver støbekørsel, før delene flyttes til den endelige bearbejdning.
Støbte overflader inspiceres for porøsitet og indeslutninger, der senere kan vise sig som en langsom lækagebane eller en ujævn justeringsfornemmelse, når ventilen er i drift.
Samlede ventiler cykles over deres fulde justeringsområde, fra minimum til maksimum sætpunkt, hvilket bekræfter, at responsen på en kvart omgang forbliver konsistent på hvert punkt i dette område.
Hvert produktionsbatch logges mod sit råmaterialeparti og testresultater, så ethvert feltproblem kan spores tilbage til dets støbekørsel i stedet for at blive behandlet som en isoleret hændelse.
Brugerdefineret fremstilling, emballering og global forsendelse
Standardhusdimensioner dækker de fleste applikationer, men mange kunder har brug for en boringsstørrelse, gevindmønster eller portkonfiguration, der matcher en eksisterende ventilfamilie eller et specifikt nedstrømssystem. Vores ingeniørteam arbejder ud fra en kundes tegning eller en prøvedel, bekræfter pasform og trykadfærd på bænken og skalerer derefter designet til en gentagelig produktionskørsel.
Huse bearbejdet efter en kundes egen tegning, der matcher eksisterende gevindstandarder og portlayouts til drop-in reservedele.
Anodisering, pulverlakering eller plettering valgt til at matche korrosionskravene i destinationsinstallationsmiljøet.
Individuelt beskyttede komponenter i karton- eller palleemballage designet til at forhindre gevindskader og overfladeskader under langdistanceforsendelse.
Materialecertifikater, dimensionsinspektionsrapporter og trykprøvningsregistre udarbejdet til at matche destinationslandets import- og kvalitetskrav.
Ofte stillede spørgsmål
Hvorfor føles min ventil grynet eller ujævn, når jeg drejer justeringsskruen?
En ujævn fornemmelse peger normalt på gevindkvaliteten på justeringsskruen eller en boring, der ikke var afsluttet med en stram tolerance. Som nævnt i trin 3 i justeringsvejledningen ovenfor, skal en præcisionsbearbejdet krop give jævn, ensartet modstand gennem hele kvart omgang, ikke intermitterende binding.
Er aluminium eller messing bedre til et trykluftregulatorhus?
Til pneumatisk drift med høj cyklus holder et aluminiumslegeringshus generelt dimensionsnøjagtigheden bedre over millioner af aktiveringscyklusser, mens messing forbliver et stærkt valg til lavere cyklus, højere temperaturer, såsom damp. Ydeevnereferencetabellen tidligere i denne artikel opstiller begge muligheder i forhold til typiske trykområder.
Hvor ofte skal et PRV-hus efterses i industrielle omgivelser?
Der er ikke noget universalinterval, men ethvert af advarselsskiltene beskrevet i afsnittet "Almindelige tegn" ovenfor - langsom aktivering, inkonsekvent trykholding eller synlig overfladekorrosion - bør udløse en inspektion uanset en planlagt vedligeholdelsesdato.
Kan et korrosionsbestandigt hus specificeres til et eksisterende ventildesign?
Ja. Huse kan fremstilles, så de matcher et eksisterende borings- og gevindmønster, mens man kun opgraderer overfladefinishen eller basislegeringen, hvilket er en almindelig anmodning fra kunder, der udskifter defekte huse i fugtige eller kystnære installationer.
Hvilke oplysninger har du brug for for at tilbyde et specialfremstillet PRV-hus?
En tegning eller prøvedel, det påtænkte driftstrykområde, mediet (vand, luft, hydraulikolie eller damp) og installationsmiljøet er normalt nok til at påbegynde en teknisk gennemgang og give et foreløbigt tilbud.
